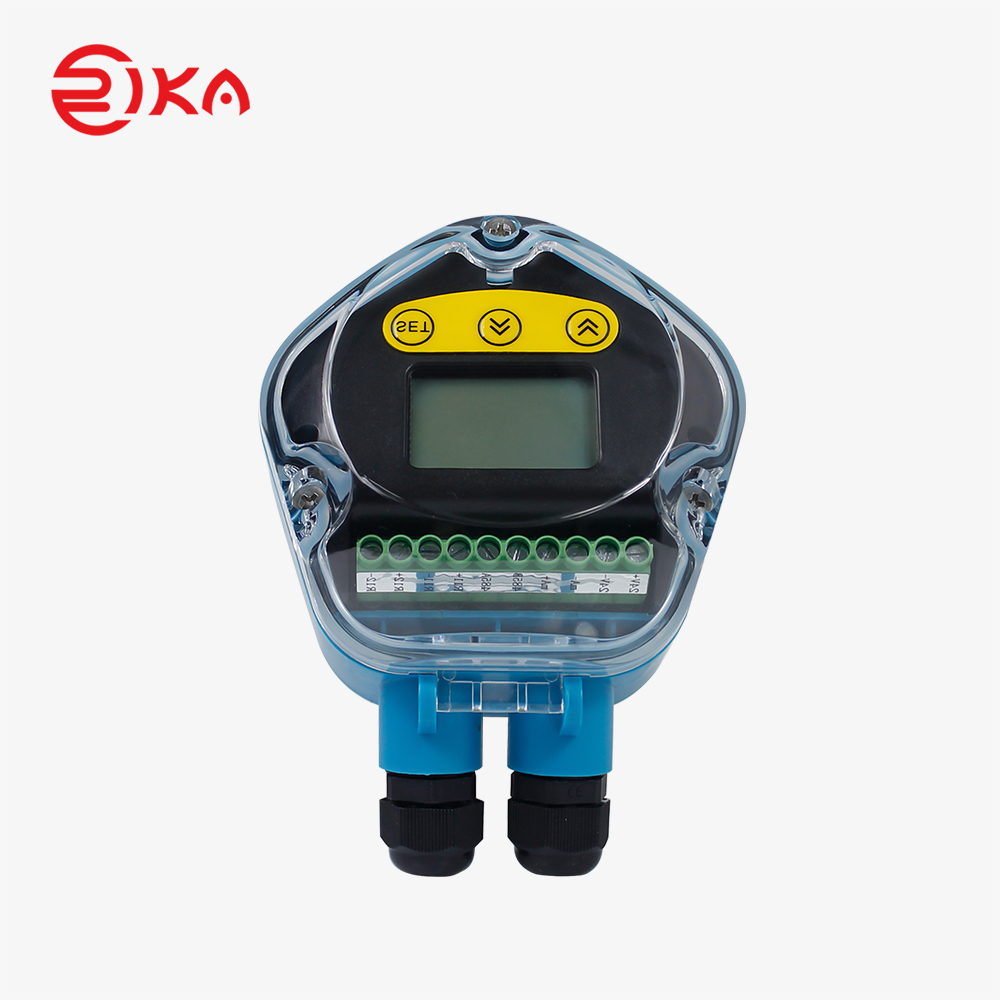

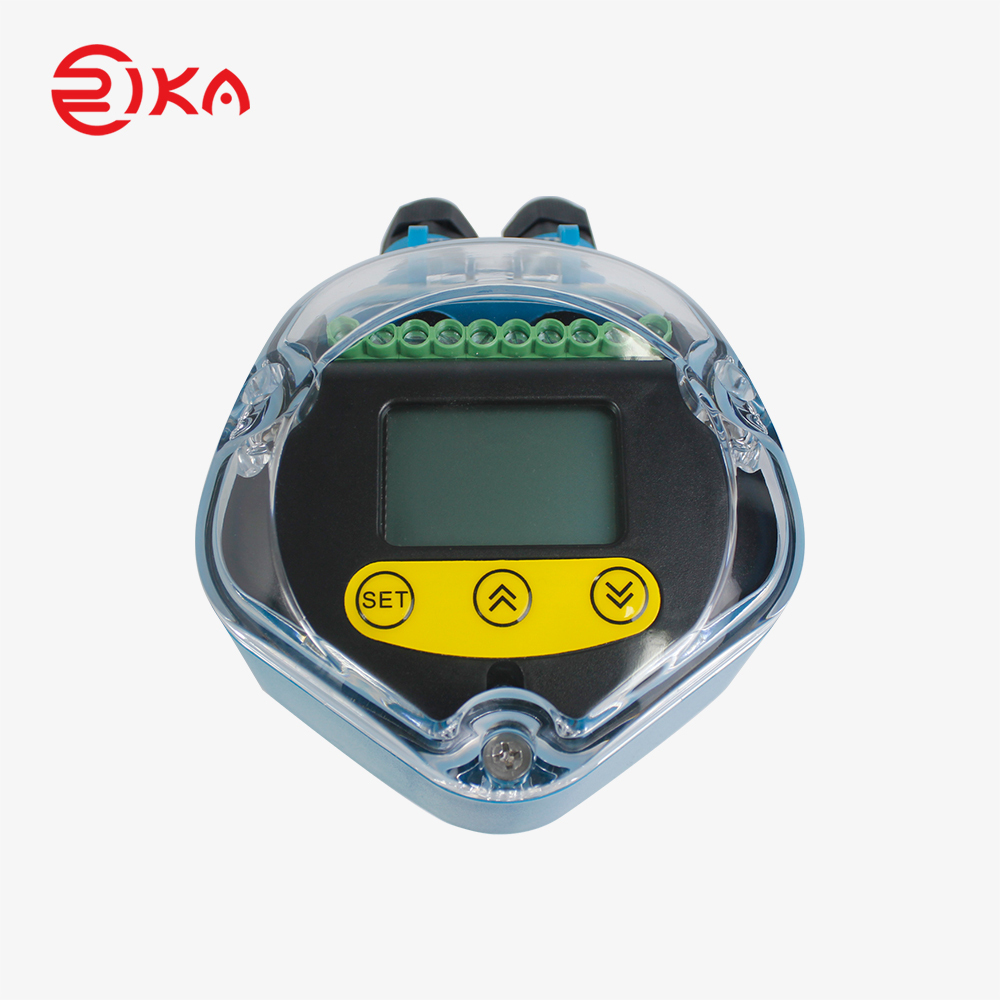

RKL-03 là bộ truyền đo mức chất lỏng bằng sóng siêu âm kiểu không tiếp xúc, có độ tin cậy cao và chi phí hợp lý, được thiết kế để lắp đặt dễ dàng và yêu cầu bảo trì thấp.
Thiết bị hoạt động mà không cần tiếp xúc trực tiếp với môi chất, phù hợp với hầu hết các ứng dụng đo mức chất lỏng.
Bộ truyền sử dụng nguyên lý Time-of-Flight (TOF) để tính toán khoảng cách từ đầu dò đến bề mặt chất lỏng — tức là thời gian giữa xung siêu âm phát ra và tín hiệu phản hồi nhận về tỷ lệ thuận với khoảng cách đo được.
Thiết bị tương thích với bộ ghi dữ liệu RK600 Data Logger và cũng có thể tích hợp với các hệ thống ghi dữ liệu phổ thông khác.
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Dải đo | 5 m, 10 m, 15 m, 20 m, 30 m |
| Tín hiệu đầu ra | 4–20 mA (2 dây), 4–20 mA (4 dây), RS485 (4 dây) |
| Nguồn cấp | 24 VDC, 220 VAC, 12 VDC (chỉ cho ngõ ra RS485) |
| Độ chính xác | 0.5% – 1% |
| Độ phân giải | ±3 mm hoặc 0.1% FS (lấy giá trị lớn hơn) |
| Hiển thị | LCD tiếng Anh |
| Điều khiển relay | AC250V/8A hoặc DC30V/5A |
| Công suất tiêu thụ | 4 dây không relay: 1.9 W |
| 4 dây có relay: 3.6 W | |
| 2 dây không relay: 0.48 W | |
| Cấp bảo vệ | Đầu dò: IP68; Bộ hiển thị: IP66 |
| Nhiệt độ làm việc | Đầu dò: -20℃ đến +80℃ |
| Bộ hiển thị: -20℃ đến +60℃ | |
| Vật liệu vỏ | Nhựa kỹ thuật chống ăn mòn, chống lão hóa; vỏ nhôm đúc (chống cháy nổ) |
| Kết nối quá trình | Dải đo 0–10 m: G2 |
| Dải đo 0–20 m: M78×2 | |
| Dải đo >20 m: M108×2 | |
| Cài đặt menu | Điểm 0 tham chiếu, giới hạn trên/dưới dải đo, điểm cảnh báo, cài đặt độ hồi sai, chế độ làm việc, thời gian đáp ứng, hiệu chỉnh tham số, cài đặt truyền thông… |
| Điều kiện lưu trữ | 10℃–50℃ @ độ ẩm 20%–90% RH |
