Tổng quan
Bộ đo mực chất lỏng RKL-02 sử dụng nguyên lý radar vi sóng:
Khoảng cách từ anten đến bề mặt chất lỏng được tính dựa trên thời gian truyền – nhận xung → từ đó xác định mực chất lỏng.
Ứng dụng đo:
| Hạng mục | Thông số |
|---|---|
| Dải đo | 10 / 30 / 50 / 70 m |
| Ngõ ra | 4–20 mA (2 dây), RS485 (MODBUS-RTU) |
| Nguồn cấp | 12 VDC / 24 VDC / 220 VAC |
| Kết nối quá trình | Ren G1-1/2 hoặc mặt bích |
| Tần số hoạt động | <30 m: 6.8 GHz; 30–70 m: 26 GHz |
| Độ chính xác | ±3 mm |

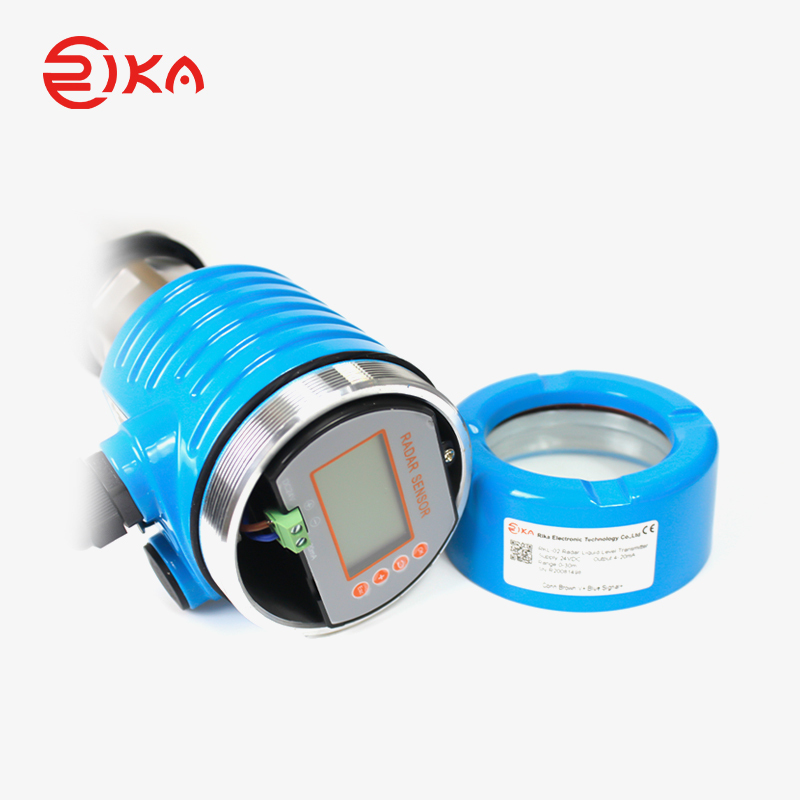

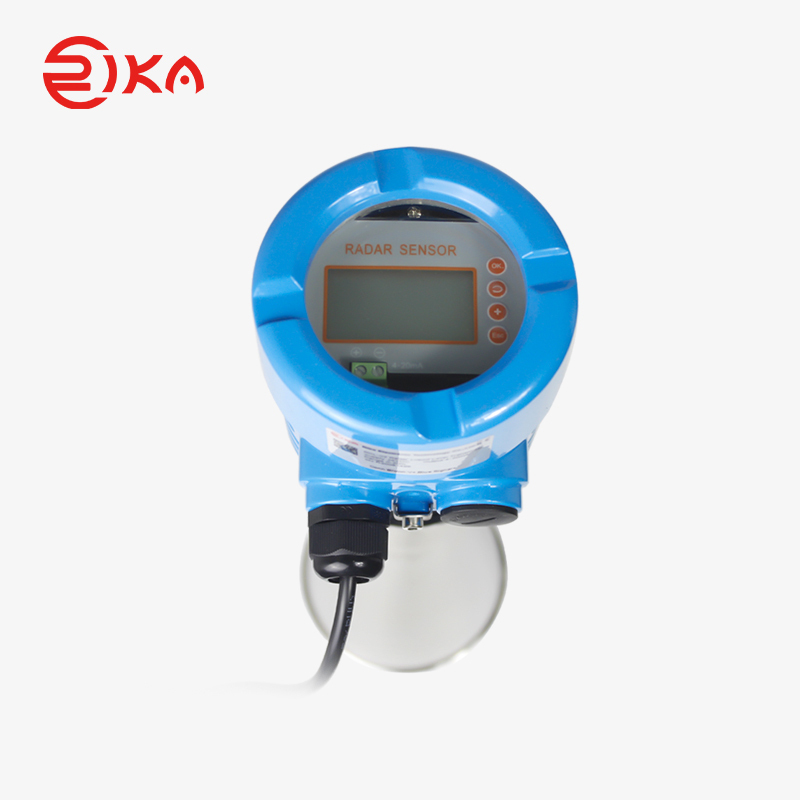

| Hiển thị | LCD 128×64 (độ phân giải 1 mm) |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi chất | -40 → +150 °C |
| Áp suất môi chất | -100 → 100 kPa |
| Nhiệt độ môi trường | -40 → +85 °C |

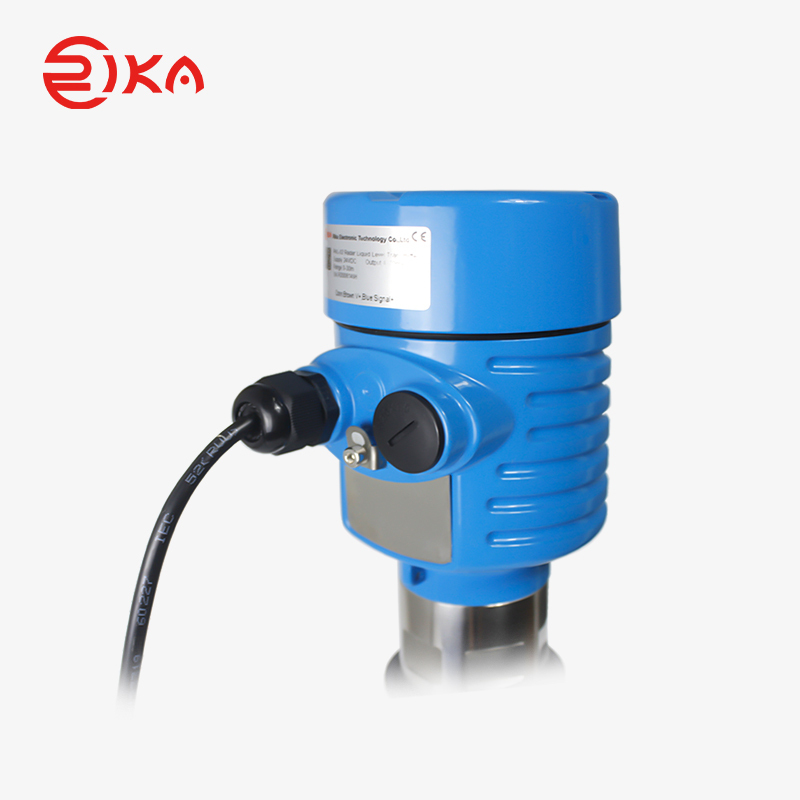

| Vật liệu vỏ | Hợp kim nhôm |
| Vật liệu anten | Inox 304 |
| Chịu rung | 10 m/s² @ 10–150 Hz |
| Điều kiện lưu trữ | 10–50 °C, 20–90% RH |
